マットスイッチ【産業用マットスイッチ 自動ドア用マットスイッチ】

マットスイッチ

マットスイッチの種類

産業用マットスイッチ

産業界の著しいFA化に伴う産業ロボットや各種工作機械の普及は、工場内を中心に危険なエリアを増大させています。こうしたエリア内への不測の立ち入りなどがあった場合、即時に機械を停止させたり、起動できないようにしなければなりません。当社のマットスイッチは、そういった場面での安全対策として大きな効果を発揮しています。そして優れた信頼性と耐久性により、さらなる安全作業環境を実現させることに貢献しています。

産業用マットスイッチ イメージ

自動ドア用マットスイッチ・扉周りスイッチ

何よりも確実な動作と信頼性、そして安全性が求められるのが、建物における自動ドア起動用マットスイッチです。当社製品は誤作動が無く、周囲環境の影響を受けづらい優れた性能を誇ります。さらに検知エリアを明確に認識でき、圧倒的な信頼性をお約束します。

自動ドア用マットスイッチ イメージ

特 徴

  • 1

    ロングライフのため保守工数が大幅削減。繰り返し加圧試験
    …100kgの繰り返し荷重100万回OK(100×100mm加圧面)
  • 2

    フレキシブル構造のため設置・移動が容易。
  • 3

    高品質の耐油性ゴム(NBR)を使用(耐油性タイプ)
  • 4

    滑り止め模様の表面ゴムと広い検知面。
  • 5

    設備レイアウトに合わせ、様々な形状に対応。

製品仕様表<マットスイッチ>

構 造

構造図<マットスイッチ>

構成部品

構成部品表<マットスイッチ>

配線方式等価回路

配線方式等価回路説明図<マットスイッチ>

外装ゴム材質と製作可能な最大寸法

外装ゴム材質と製作可能な最大寸法表<マットスイッチ>

リード線引出し方向

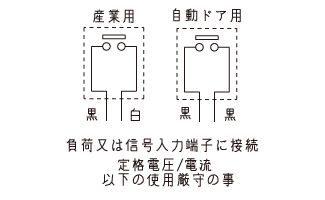

リード線引出し方向説明図<マットスイッチ>

製品構成

産業用マットスイッチ

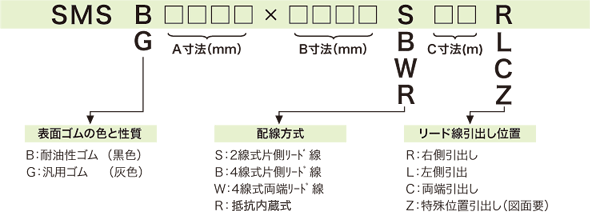

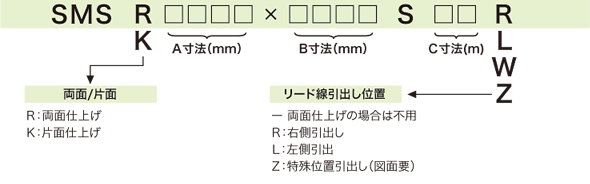

産業用マットスイッチ製品構成表記<マットスイッチ>

自動ドア用マットスイッチ

自動ドア用マットスイッチ製品構成表記<マットスイッチ>

配線例

4線式(断線検知回路)

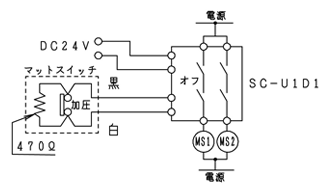

4線式(断線検知回路)回路図<マットスイッチ>

抵抗内蔵式(断線検知回路)

抵抗内蔵式(断線検知回路)回路図<マットスイッチ>

2線式

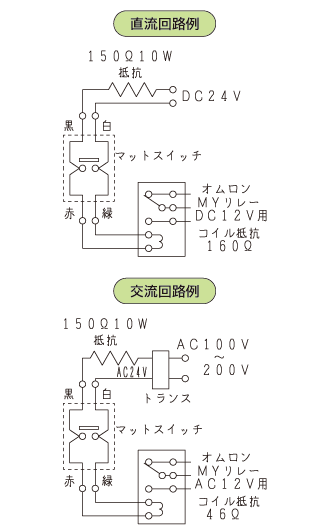

2線式回路図<マットスイッチ>

注意:2線式マットスイッチは断線検知回路への接続が出来ないため機械装置の非常停止、安全確保等の用途には使用できません。

別売品

感圧スイッチ セーフティコントローラ SC-U1D1 (アズビルトレーディング製 セーフティリレーユニット)

セーフティーコントローラ SC-U1D1 セフティチェッカー製品写真<マットスイッチ別売品>

  • 感圧スイッチの状態を常に監視することで、安全用途での感圧スイッチの使用を可能とします。
  • 補助出力と断線警報出力を持ち、遠隔での状態確認も行えます。
  • 状態表示LEDで現場での状態確認も容易です。
  • 終端抵抗方式なので感知部の長いスイッチに対しても2線(抵抗内臓式)により配線が簡単です。
<SC-U1D1 仕様・外形寸法図・結線図>

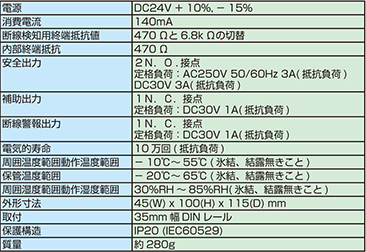

  • 感圧スイッチ セーフティコントローラ SC-U1D1 製品仕様表<マットスイッチ別売品>
  • 感圧スイッチ セーフティコントローラ SC-U1D1 外形寸法図<マットスイッチ別売品>
  • 抵抗内臓式、4線式の感圧スイッチを監視できます。
    感圧スイッチがオンした場合、安全出力はオフします。
    感圧スイッチがオフした状態で、起動条件を満たした場合、安全出力はオンします。
    感圧スイッチのオン/オフは、S11-S12間の抵抗値で判定します。
  • 抵抗内臓式(チェッカー式)

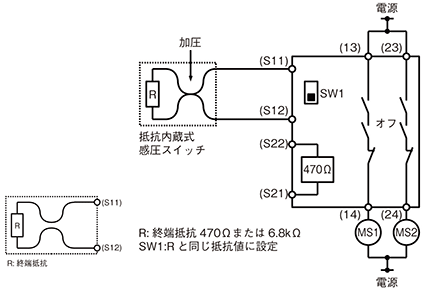

    感圧スイッチ セーフティコントローラ SC-U1D1 抵抗内臓式(チェッカー式)<マットスイッチ別売品>
  • 4線式

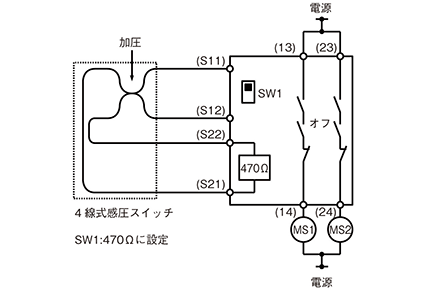

    感圧スイッチ セーフティコントローラ SC-U1D1 4線式<マットスイッチ別売品>

マットスイッチ固定金具

  • マットスイッチを床に固定する場合に使用します。
  • マットスイッチ自体を傷つけることなく、周辺部をスロープ状に押さえ、つまづきを防止します。
  • 施工現場で自由にカットでき、コーナー金具のみでもズレ防止できます。
  • コーナー金具には付属品として固定ネジとプラグが付属します。

マットスイッチ固定金具説明図<マットスイッチ別売品>

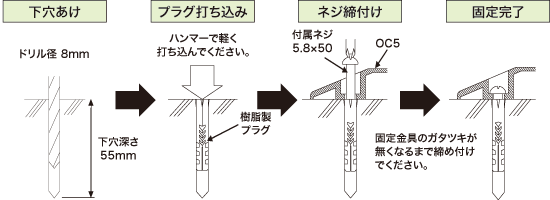

マットスイッチ固定金具取付手順<マットスイッチ別売品>

お取扱い上のご注意

末永く安全に、正しくご使用いただくために、この注意書きをお読みください。
説明書に出てくる重要警告事項部分は、製品をご使用する前に必ずお読みください。


危険 … お取扱いを誤った場合に使用者が死亡または重傷を負う危険が切迫して生じることが想定される場合。
警告 … お取扱いを誤った場合に使用者が死亡または重傷を負う可能性が想定される場合。

安全にお使いいただくためのご注意

  • 危険(01)

    ご使用に際しては、カタログ記載の定格電圧、電流に示した範囲内でご使用下さい。製品の故障・発熱による火災の危険性があります。なお、長期耐久性の為に、100mA以下でご使用下さい。

  • 危険(02)

    本製品はA接点のスイッチです。B接点としてのご使用はできません。

  • 危険(03)

    水中での使用は出来ません。ショートし感電する恐れがあります。

  • 危険(04)

    ご完全防水仕様ではありませんので、スイッチが水に埋没する状態での使用はやめて下さい。感電又は故障する恐れがあります。又水回り使用、屋外使用の場合には弊社までご相談願います。

  • 危険(05)

    キズ、剥離、摩耗、破れ等の異常がある場合には、ただちに使用を中止下さい。

  • 危険(06)

    カタログ、仕様書記載の使用温度範囲内でご使用下さい。誤動作・故障の恐れがあります。

  • 警告(07)

    鋭利な物体で局所的に衝撃を掛けないで下さい。製品が故障する恐れがあります。

  • 警告(08)

    設置する床面は突起物がない様に平らにして下さい。又、縞鋼板等への設置は避けて下さい。感度不良・誤動作・断線の恐れがあります。

  • 警告(09)

    使用中・保管中・運搬中を問わず、折り曲げる等のストレスをかける扱いはおさけください。製品が故障する恐れがあります。

  • 警告(10)

    製品は平面状態で保管下さい。クセ付きによる誤動作の恐れがあります。

  • 警告(11)

    リード線を持って引きずったり、持ち上げたりしないで下さい。又、リード線取り出し部に荷重がかからないようレイアウトして下さい。断線する恐れがあります。

  • 警告(12)

    シンナー、ベンゼン、トルエン等の溶剤を製品の周囲で使用しないで下さい。外皮の変質・変色による誤動作の恐れがあります。

  • 警告(13)

    カタログの作動力をご参考の上適切なスイッチをご選択下さい。

保守・安全

  • 危険(01)

    作業前は必ず始業点検をして、正常に動作すること、またキズ、剥離、摩耗、破れがないことを確認して下さい。

  • 危険(02)

    スイッチの不具合が確認された時は、スイッチが制御している機械の使用を中止して、速やかに弊社にご連絡の上、指示にしたがって下さい。

  • 危険(03)

    お客様にて、スイッチを分解、及び修理することは避けて下さい。分解、修理をされた場合、補償の対象外とさせて頂きます。

その他

上記の注意事項を守られず、正しく設置をされなかった場合また正しく使用されなかった場合の故障、事故については当社は一切責任を負いませんのでご了承下さい。
