スペーサージョイントNⅢ【下水道マンホール用耐震性継手〈拡張バンド方式〉】

スペーサージョイントNⅢ 下水道マンホール用耐震性継手<拡張バンド方式>

あらゆる管種に対応します。

V字二重筒状構造の本体ゴムと、独自の断面形状を有する中押リング(拡張バンド)の組合せにより
マンホールと本管接合部を地震から守ります。
抜群の止水性能は、地下水を汚染しない環境に優しい継手です。

特 徴

1レベル2地震度に対応

レベル2地震動に適応する性能としては、屈曲角1°かつ管軸方向の変位±60mmの変位が生じても、外水圧0.10MPa及び内水圧0.05MPaの水圧に耐えうる止水性を有します。

2優れた可とう性

【屈曲変位】 15°(リブ管では10°)
【垂直変位】 ±20mm(リブ管では±10mm)
【水平変位】 ±60mm

3耐久性の優れた素材

■本体ゴム材質EPDMは、特に耐候性・耐薬品性に優れ、物理的性質はJIS K 6353 水道用ゴム Ⅳ類規格に準ずるものです。
■拡張バンド・締付バンドとも、SUS材を使用しています。

4施工性

■短時間で取付けが可能です。(即埋め戻しが可能です)
■雨天でも施工可能です。(接着剤・シール剤は不要)
■取付作業は専用治具を使用しますので、初めてでも簡単に取付けできます。

技術の概要

この継手は本体ゴム、中押リング(拡張バンド)、締付バンドおよび、防護リングで構成され止水性、耐震性および、施工性を有しています。マンホールへの装着は、専用の取付治具を用いて中押リング(拡張バンド)を拡径し、本体ゴムをマンホール削孔内面へ押圧します。本管との接続は、本管を本体ゴムへ挿入し、締付バンドで締付けます。

構造図

塩ビ管・ヒューム管

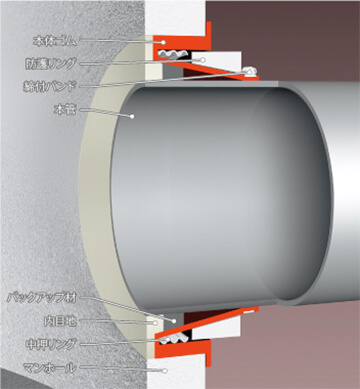

塩ビ管・ヒューム管構造図<スペーサージョイントNⅢ>

リブ管

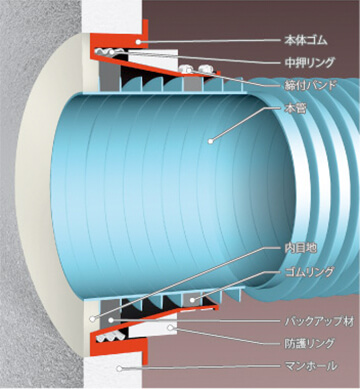

リブ管構造図<スペーサージョイントNⅢ>

レベル2地震動のテスト状況

【 外水圧試験 】

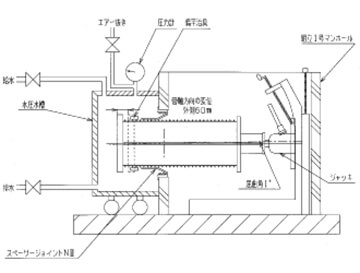

外水圧試験の概要<スペーサージョイントNⅢ>

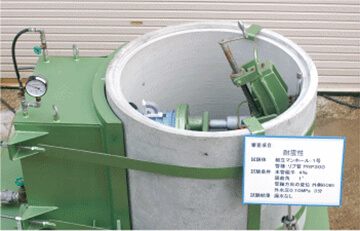

外水圧試験の写真<スペーサージョイントNⅢ>

変位量(屈曲角1°かつ外側60mm)に移動し、外水圧0.10MPaを保持する。

【 内水圧試験 】

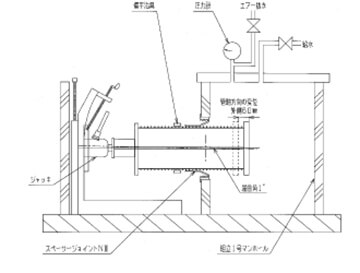

内水圧試験の概要 <スペーサージョイントNⅢ>

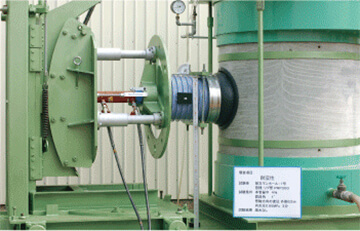

内水圧試験の写真 <スペーサージョイントNⅢ>

変位量(屈曲角1°かつ外側60mm)に移動し、内水圧0.05MPaを保持する。

管種別対応表(単位:mm)

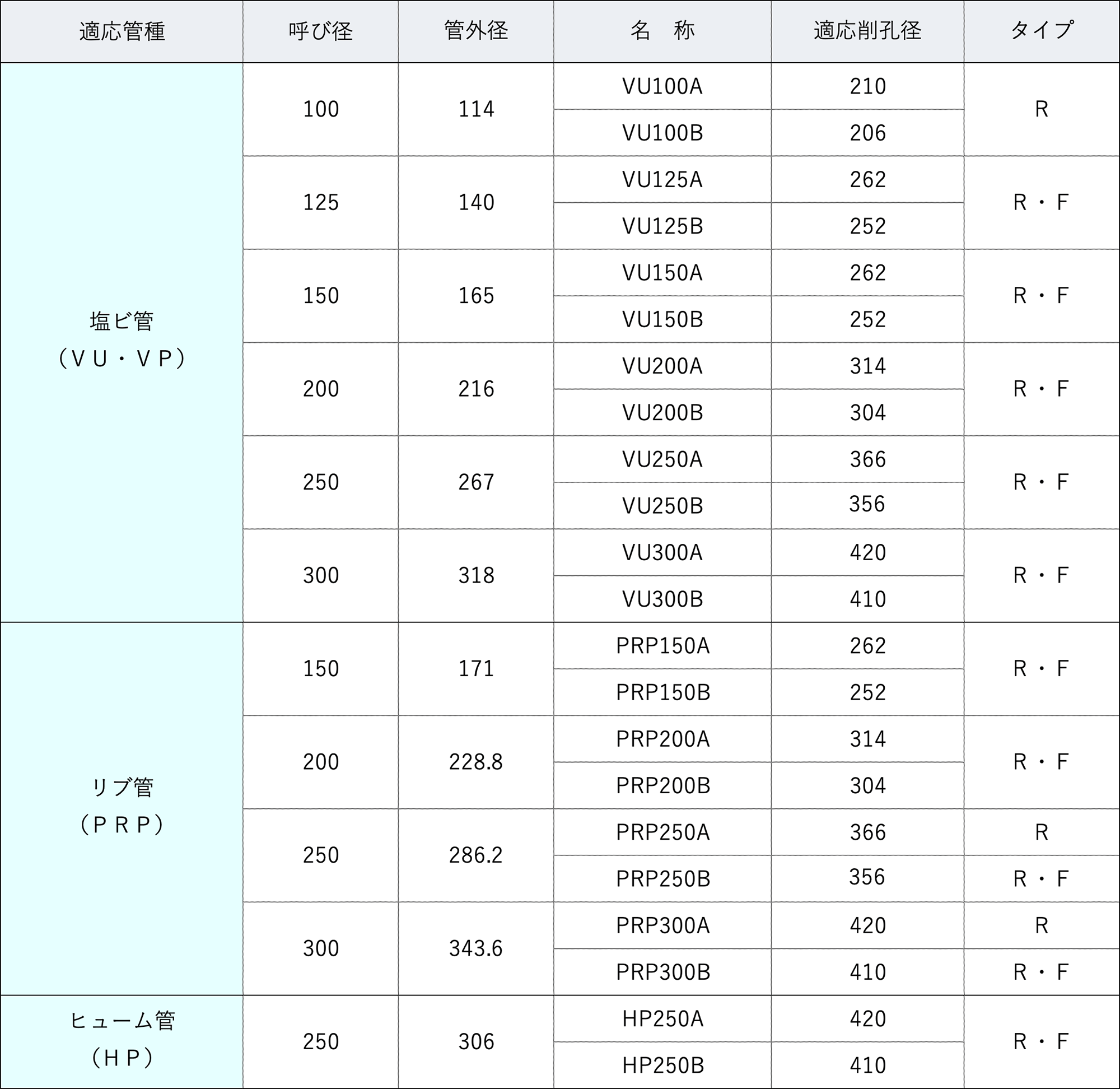

管種別対応表<スペーサージョイントNⅢ>

※Rタイプは、本体取付面がR形状の製品です。
※Fタイプは、本体取付面がF形状の製品です。

性能評価

公益財団法人 日本下水道新技術推進機構の建設技術審査証明事業(下水道技術)実施要領に基づいて審査証明を所得し、2022年3月16日更新されました。

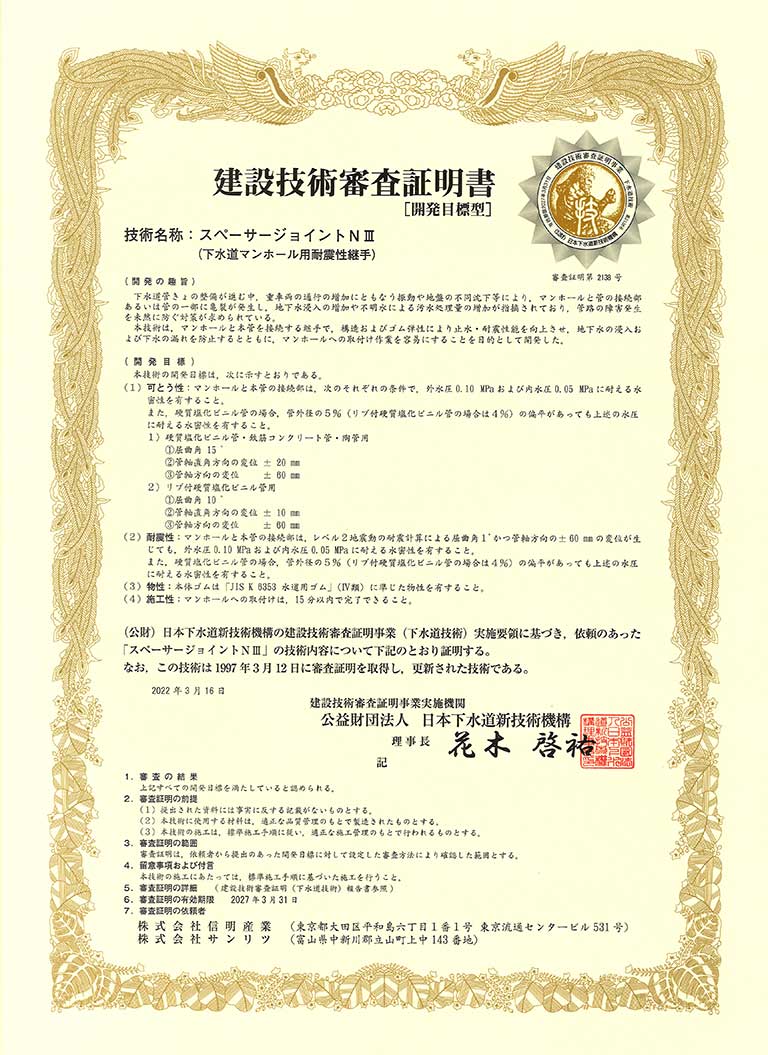

公益財団法人 日本下水道新技術機構 建設技術審査証明書<スペーサージョイントNⅢ>
