メカロック支管 管渠用可とう性支管継手
- 確実・簡単に施工でき優れた水密性機能有する可とう性下水道用取付支管 -
特 徴
1可とう性≪免振≫

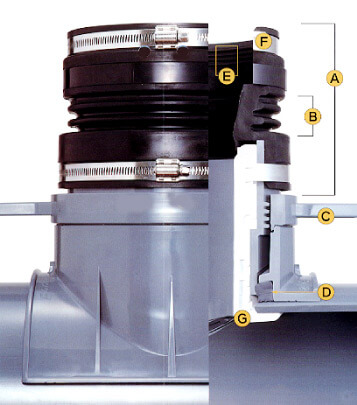

抜群の屈曲性：受口部Aにはゴムを使用していますので。屈曲性が大きく、可とう性に優れています。独自の波形構造：取付管受口は、独自に波形構造Bを開発。伸縮性が高く、地震など地殻変動の力をゴムが吸収する免震構造です。
2止水性≪漏・侵入水防止≫
メカニカルにシャットアウト：ハンドルCで機械的に締め込むことによって、ゴムパッキンDが強い力で本管に押圧され、確実に止水します。優れたリブライン構造：取付管受口ゴムは内面リブライン構造E。ステンレスバンドFで強固に締付けますので、優れた止水性を発揮します。屈曲変位15°、かつ本管偏平量5％の状態で外水圧0.1MPaが負荷されても漏水しない。
3離脱防止性≪耐震≫
ツメが強固に固定：二つのツメＧで本管と支管本体を接合。支管本体のズレ・離脱を防ぎます。突き出しに強い：支管本体が取付管をしっかりと受け止めていますので、突き出しなどの自己を防止します。取付管軸方向の変位量±30mmの伸縮量を有する。取付管軸方向に荷重を加え、支管呼び径150は曲げモーメント1180N・m以上、支管呼び径100は曲げモーメント690N・m以上に耐える
4確実・容易な施工性
①特殊な技術や治具を必要としませんので、初心者でもカンタン、確実に施工でします。
②番線や接着剤を使用しませんので、雨天時、湧水地でも作業ができ、養生時間も不要なので、即、埋め戻しが出来ます。
③浅層埋設にも対応できるよう、商品構成が増えました。
管渠標準設置図

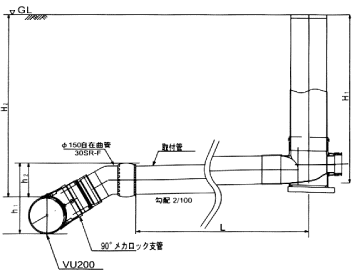

９０°メカロック支管（ＶＵ２００－１５０）

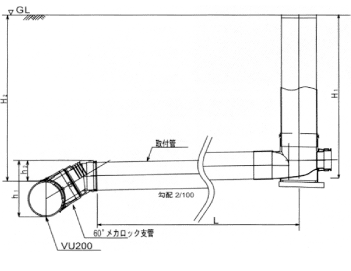

６０°メカロック支管（ＶＵ２００－１５０）

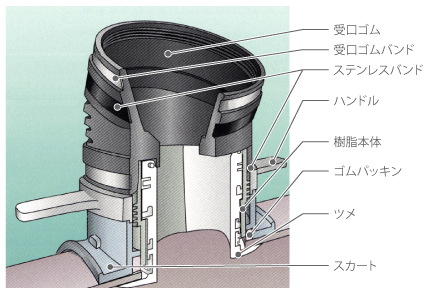

構造図

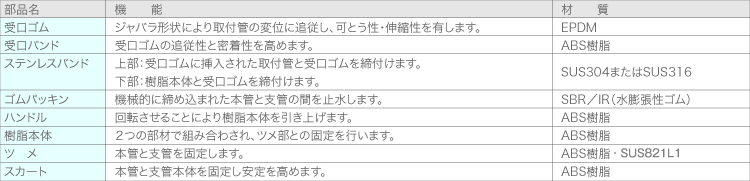

各部品の名称・機能・材質

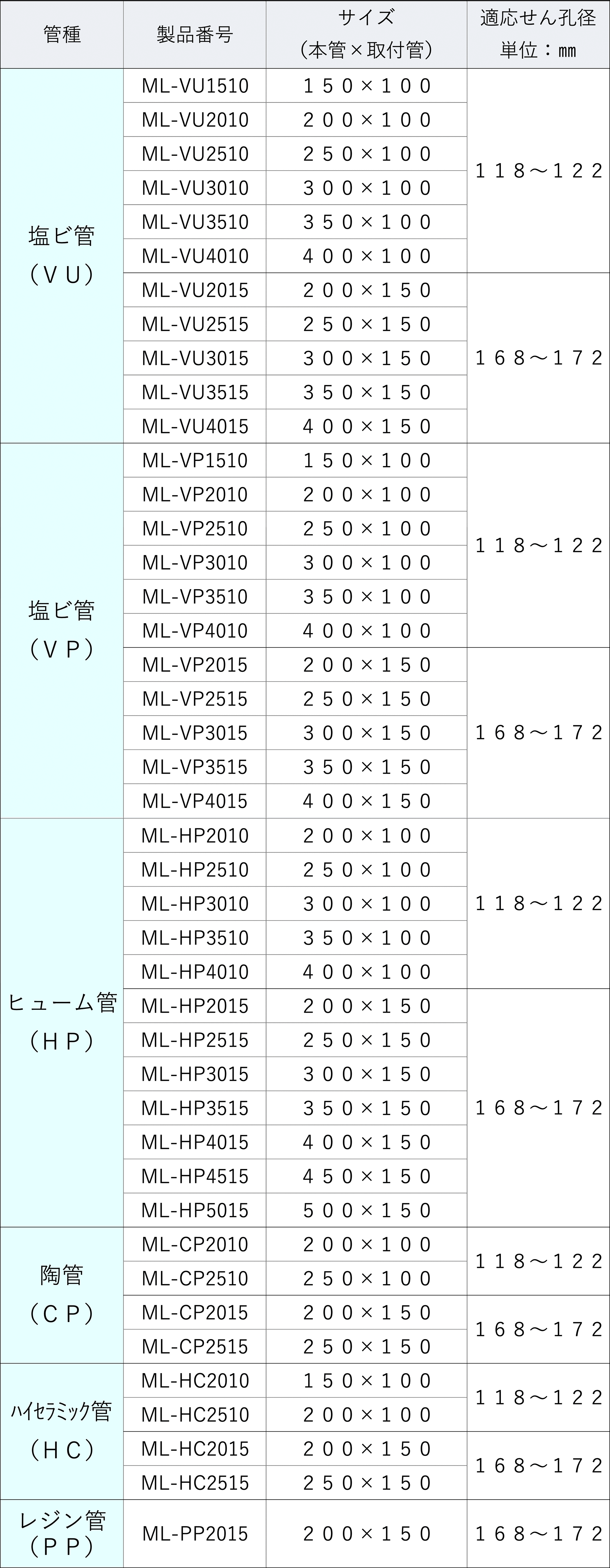

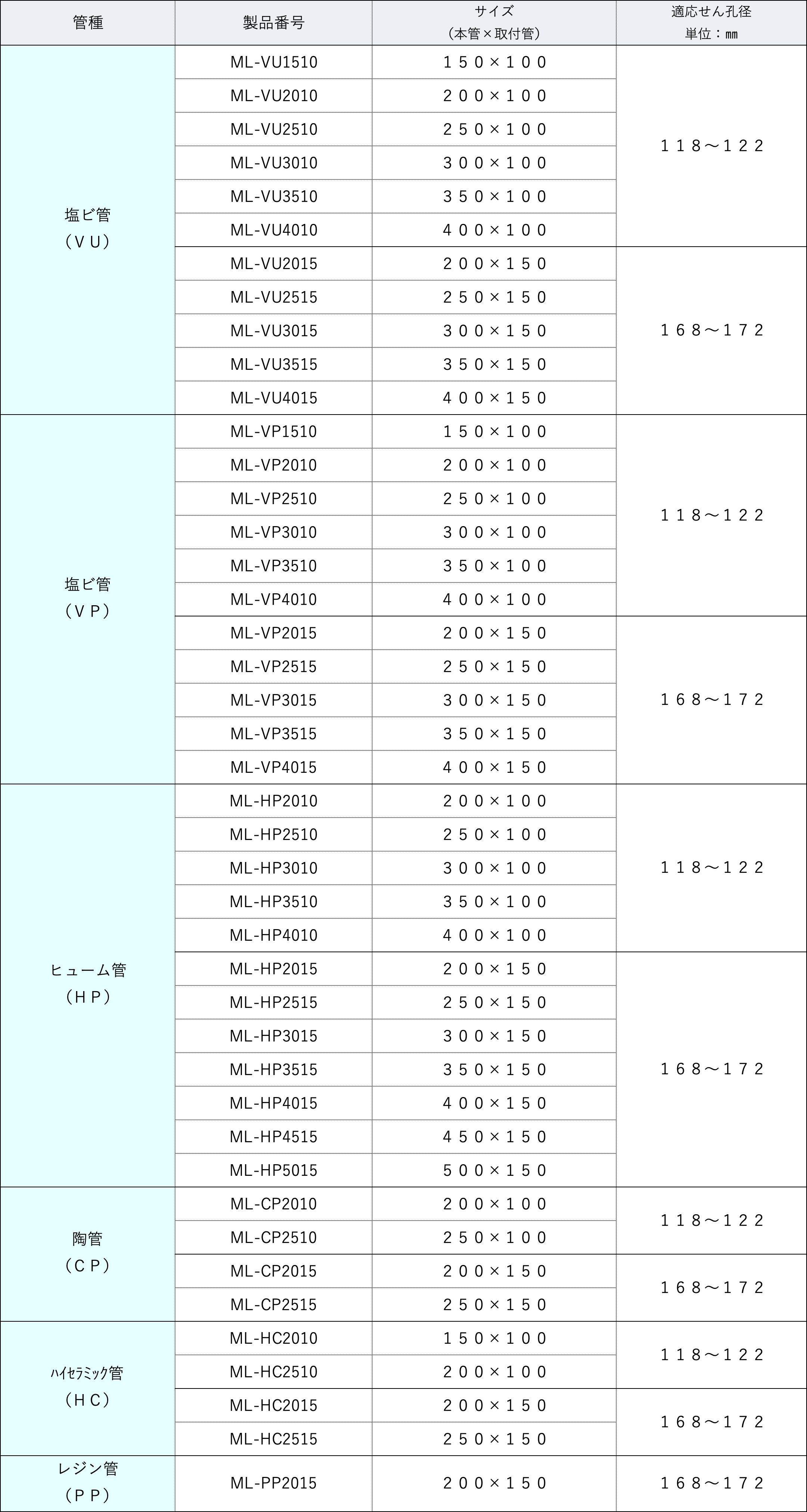

管種別対応表

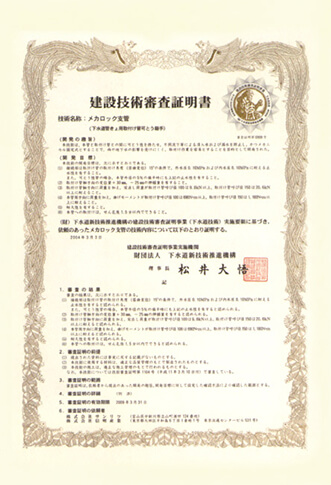

建設技術審査証明を取得
財団法人下水道新技術推進機構
建設技術審査証明事業（下水道技術）第0309号
〈審査適用範囲〉
本管管種：硬質塩化ビニル管、陶管、ヒューム管、レジン管、ハイセラミック管
呼び径（本管管種）：（本管×取付け管）
硬質塩化ビニル管・・・150×100、200×100、200×100、250×150、300×150
陶管・ヒューム管・・・200×100、200×150、250×150
レジン管・・・200×150
ハイセラミック管・・・150×100、200×100、200×150、250×150
※取付け管は全て硬質塩化ビニル管 〈審査証明内容〉
本管管種：硬質塩化ビニル管、陶管、ヒューム管、レジン管、ハイセラミック管
呼び径（本管管種）：（本管×取付け管）
硬質塩化ビニル管・・・150×100、200×100、200×100、250×150、300×150
陶管・ヒューム管・・・200×100、200×150、250×150
レジン管・・・200×150
ハイセラミック管・・・150×100、200×100、200×150、250×150
※取付け管は全て硬質塩化ビニル管 〈審査証明内容〉
- 接続部は取り付け管の取り付け角度（屈曲変位）15°の条件で、外水圧0.10MPaおよび内水圧0.10MPaに耐える止水性を有すると認められる。また、可とう性管の場合、本管外径の5%の偏平時にも上記の止水性を有すると認められる。
- 取付管軸方向の変位量+30mm、-25mmの伸縮量を有すると認められる。
- 取付管軸方向に荷重を加え、突出し荷重が取付管呼び径100は9.8kN以上、取付管呼び径100は690N・m以上、取付管呼び径150は20.6kN以上に耐えると認められる。
- 本管周方向に加え、曲げモーメントが取付管呼び径100は690N・m以上、取付管呼び径100は690N・m以上、取付管呼び径150は1,180N・m以上に耐えると認められる。
- 耐久性を有すると認められる。
- 本管への取付は、せん孔後1.5分以内でできると認められる。
