スペーサープラグ工法【下水道バイパス管水替え工法】

<< 戻る

スペーサープラグ工法 完全止水・安全・衛生的な下水道バイパス管水替え工法 非開削既設マンホール耐震化工法

完全止水・安全・衛生的な下水道バイパス管水替え工法

地震時において、マンホールが浮上する要因の一つとして、マンホール周辺の地盤に発生する過剰間隙水圧が挙げられます。WIDEセフティパイプ工法は、地震によって発生したマンホール周辺地盤の過剰間隙水圧を消散し、マンホール内部に排水します。その結果、液状化によるマンホール周辺の摩擦力低下を抑制することと集水管に作用する土圧により、マンホールの浮上を抑制する工法です。

1あらゆる現場で施工可能

プラグを分割することにより、マンホール蓋から降ろして施工できます。

2各種工事に対応可能

・人孔改築工事
・割り込み人孔工事
・布設替え工事
・管更生工事
・マンホール管口耐震化工事

3完全止水

汚水を完全止水できるため、確実な施工ができます。

4長期の設置に対応

取り付けは、機械的構造により長期間の設置にも耐えます。

5安全で優れた衛生環境

設置後は安全で衛生環境に優れた中で工事が行えます。

各部の名称・取り付け断面図

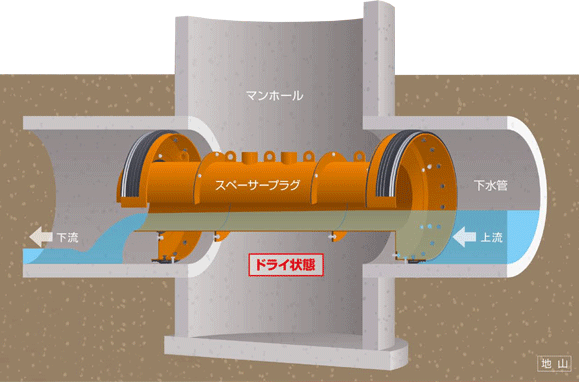

＜ヒューム管＞

ヒューム管＜スペーサープラグ工法＞

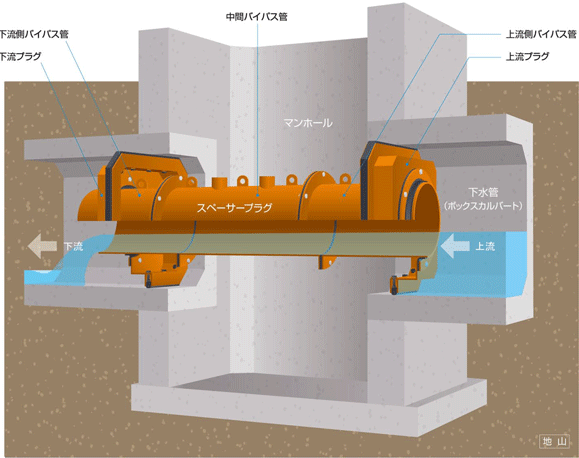

＜ボックスカルバート＞

ボックスカルバート＜スペーサープラグ工法＞

施工手順

  • １．施工前

    １．施工前＜スペーサープラグ工法＞

  • ２．上流プラグ取り付け

    ２．上流プラグ取り付け＜スペーサープラグ工法＞

  • ３．バイパス管接続

    ３．バイパス管接続＜スペーサープラグ工法＞

  • ４．下流プラグ・下流側バイパス管取り付け

    ４．下流プラグ・下流側バイパス管取り付け＜スペーサープラグ工法＞

  • ５．中間バイパス管取り付け

    ５．中間バイパス管取り付け＜スペーサープラグ工法＞

  • ６．完了

    ６．完了＜スペーサープラグ工法＞

施工写真

  • 施工写真1＜スペーサープラグ工法＞
  • 施工写真2＜スペーサープラグ工法＞
  • 施工写真3＜スペーサープラグ工法＞
  • 施工写真4＜スペーサープラグ工法＞
  • 施工写真5＜スペーサープラグ工法＞
  • 施工写真6＜スペーサープラグ工法＞

適応範囲

■ヒューム管・陶管・FPRM管・塩ビ管
・200～3000
■ボックスカルバート
・500×500〜2000×2000

↑
